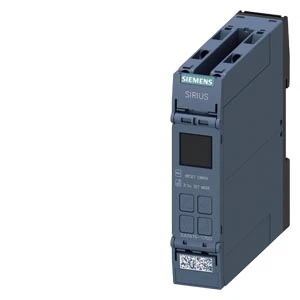

Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung 2W Schraubanschluss
Add to selection
General information
Ordercode YESSS
7581-2076
Product code
3UG56161CR20
EAN code
4047621099941
Product group
Phase monitoring relay
Brand
Siemens
Serie
SIRIUS 3UG5
Type
3UG5616-1CR20
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung 2W Schraubanschluss
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung 2W Schraubanschluss
STOCK
IN STOCK
0
piece
Product description
Produktbeschreibung
- Überwachung von Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannung
- Betriebsspannung: 3x 90-690 V AC, 15-70 Hz
- 2 Wechsler mit Schraubanschluss
- Variable Einstellmöglichkeiten für Über- und Unterschreitung sowie Fensterüberwachung
- Frei parametrierbare Verzögerungszeiten und RESET-Verhalten
- Schmale Baubreite für weniger Platzbedarf im Schaltschrank
- Diagnose durch Anzeige von Istwert und Netzfehlerart
- Optionale IO-Link Kommunikationsanbindung
- Geräte mit SIL 1/PL c Zertifizierung verfügbar
- Einfache Installation durch abnehmbare Anschlussklemmen und optionale Federzuganschluss-Technik
- Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate
- Reduzierte Wartungskosten durch rüttelsicheren Anschluss
- Flexibilität durch optionale automatische Drehrichtungskorrektur
- Umfassendes Zubehör für individuelle Anpassungen und Kennzeichnung
- Nachhaltige Lösung durch Ablösung der bewährten Baureihe 3UG4
Digital einstellbares Überwachungsrelais
Das SIRIUS 3UG5 Netzüberwachungsrelais überwacht Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung und Frequenz für eine zuverlässige Signalüberwachung in instabilen Netzen.
Technische Details:
Kunden Vorteile:
Product specifications
Phase sequence monitoring
Yes
Phase failure detection
Yes
Function under voltage detection
Yes
Function overvoltage detection
Yes
Voltage measuring range
90 - 760 V
Type of electric connection
Screw connection
With detachable clamps
Yes
Phase imbalance monitoring
Yes
Min. adjustable delay-on energization time
0.1 s
Max. permitted delay-on energization time
999.9 s
Min. adjustable off-delay time
0.1 s
Max. permitted off-delay time
30 s
Number of contacts as normally closed contact
0
Number of contacts as normally open contact
0
Number of contacts as change-over contact
2
Width
22.5 mm
Height
100 mm
Depth
90 mm
External power supply required
No
Voltage type (supply voltage)
AC
Supply voltage AC 50 Hz
120 - 690 V
Supply voltage AC 60 Hz
120 - 690 V
Voltage type (operating voltage)
AC/DC
Operating voltage AC 50 Hz
120 - 690 V
Operating voltage AC 60 Hz
120 - 690 V
Rated switch current
3 A
