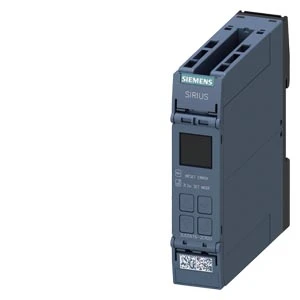

Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung 2W Federzuganschluss
Add to selection
General information
Ordercode YESSS
7581-2077
Product code
3UG56162CR20
EAN code
4047621099958
Product group
Phase monitoring relay
Brand
Siemens
Serie
SIRIUS 3UG5
Type
3UG5616-2CR20
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung 2W Federzuganschluss
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung 2W Federzuganschluss
STOCK
IN STOCK
0
piece
Product description
Produktbeschreibung
- Überwachung: Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannung
- Spannungsbereich: 3x 90-690 V AC
- Frequenzbereich: 15-70 Hz
- Anschluss: 2 Wechsler Federzuganschluss
- Flexible Einstellung: Über-, Unterschreitung oder Fensterüberwachung
- Parametrierbare Verzögerungszeiten und RESET-Verhalten
- Schmale Baubreite für weniger Platzbedarf im Schaltschrank
- Diagnoseanzeige von Istwert und Netzfehlerart
- IO-Link Kommunikationsanbindung verfügbar
- Geräte mit SIL 1/PL c Zertifizierung erhältlich
- Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate
- Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzugtechnik
- Einfache und zuverlässige Handhabung durch abnehmbare Anschlussklemmen
- Individuelle Anpassung der Funktionen an spezifische Anforderungen
- Umfassendes Zubehör für effiziente Anwendung und Wartung
- Verlässliche Leistung und Stabilität in instabilen Netzen
SIRIUS 3UG5
Digital einstellbares Netzüberwachungsrelais für die Überwachung von Phasenfolge, -ausfall und -asymmetrie, Unter- und Überspannung sowie Frequenz.
Technische Details:
Kundenbenefite:
Product specifications
Phase sequence monitoring
Yes
Phase failure detection
Yes
Function under voltage detection
Yes
Function overvoltage detection
Yes
Voltage measuring range
90 - 760 V
Type of electric connection
Spring clamp connection
With detachable clamps
Yes
Phase imbalance monitoring
Yes
Min. adjustable delay-on energization time
0.1 s
Max. permitted delay-on energization time
999.9 s
Min. adjustable off-delay time
0.1 s
Max. permitted off-delay time
30 s
Number of contacts as normally closed contact
0
Number of contacts as normally open contact
0
Number of contacts as change-over contact
2
Width
22.5 mm
Height
100 mm
Depth
90 mm
External power supply required
No
Voltage type (supply voltage)
AC
Supply voltage AC 50 Hz
120 - 690 V
Supply voltage AC 60 Hz
120 - 690 V
Voltage type (operating voltage)
AC/DC
Operating voltage AC 50 Hz
120 - 690 V
Operating voltage AC 60 Hz
120 - 690 V
Rated switch current
3 A
