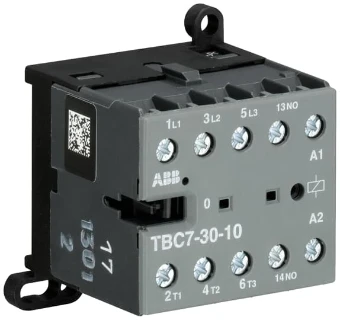

Leistungsschütz zum Schalten von Wechselstrom ABB TBC7
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0382-0255
Produktcode
GJL1313061R6102
EAN-Code
4013614224799
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
ABB
Serie
TBC7
Typ
TBC7-30-10-62
TBC7-30-10-62 Kleinschütz 77-143V DC
TBC7-30-10-62 Kleinschütz 77-143V DC
Produktbeschreibung
Kleinschütze TBC 7 von 5,5 kW AC-3 (400 V) eignen sich zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Durch ihre geringe Abmessungen, Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik sowie vielfältigen Kontakt- und Weitspannungsspulenvarianten besitzen sie eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Als anbaubare Zubehörteile stehen Löschglieder zur Verfügung.
Produktspezifikationen
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Spannungsart zur Betätigung
DC
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Bemessungssteuerspeisespannung DC
77 - 143 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Betriebsspannung AC 50 Hz
220 - 690 V
Betriebsspannung AC 60 Hz
220 - 690 V
Breite
52.5 mm
Höhe
57.5 mm
Tiefe
46.7 mm
