Baustromverteiler Walther-Werke

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

2132-9083

Produktcode

82081150

EAN-Code

4015609609512

Produktgruppe

Baustromverteiler

Marke

Walther-Werke

Stromverteiler für Freizeitanlagen aus Edelstahl mit 12 RCDs TypA, 12 Stromverteiler für Freizeitanlagen aus Edelstahl mit 12 RCDs TypA, 12 WS-Zählern, 12 LS und 12 Abgangsklemmen

Produktbeschreibung

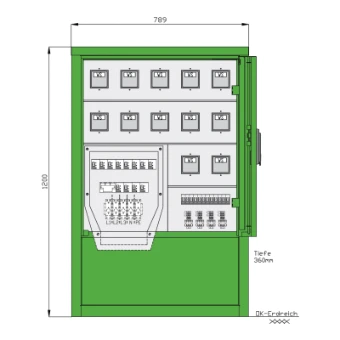

WALTHER Stromverteiler für Freizeitanlagen Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 6017 -maigrün- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1200 x 785 x 360mm / H-B-T Anschluss: 1 Klemmstein 2 x 5 x 10-50qmm Cu/AI für Zuleitung und Kabelschleife Abgang / Absicherung: 1 Lasttrennschalter mit Sicherungen 4P 63A D02 12 RCD-Schutzschalter 2P 25A/30mA -A- 12 mechanische WS-Zähler 10(30)A -neuwertig/beglaubigt- 12 Abgangsklemmen 3 x 4qmm mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Produktspezifikationen

Ausführung

Verteilerschrank

Bemessungsstrom

63 A

Anschlussleistung

44 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der Zählerfelder

Hauptschalter

DIII

Hauptschalter-Bemessungsstrom

63 A

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Schutzart (IP)

IP44

Bemessungsspannung

230 V

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Leitungsschutzschalter

Anzahl der Steckdosen Schweizer Norm Typ 15

Höhe

1200 mm

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Pole Hauptschalter

Breite

789 mm

Anzahl der Steckdosen Schweizer Norm Typ 25

Tiefe

360 mm

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Werkstoff des Gehäuses

sonstige

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Fehlerstrom-Typ

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Notschalter

Nein

weitere spezifikationen

Produktinformation
