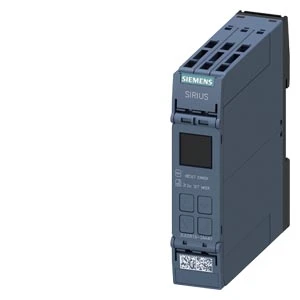

Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung für IO-Link 1W
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
7581-2083
Produktcode
3UG58162AA40
EAN-Code
4047621100012
Produktgruppe
Phasenüberwachungsgerät
Marke
Siemens
Serie
SIRIUS 3UG5
Typ
3UG5816-2AA40
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung für IO-Link 1W
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung für IO-Link 1W Federzuganschluss
LAGER
AUF LAGER
0 Stück
Produktbeschreibung
Produktbeschreibung
- Überwachung: Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannungsüberwachung
- Spannungsbereich: 3x 90-690 V AC
- Frequenz: 15-70 Hz
- Anschlusstechnik: Federzuganschluss oder Schraubanschlusstechnik
- Konfiguration: Variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung
- Parametrierbarkeit: Verzögerungszeiten und RESET-Verhalten frei parametrierbar
- Dimension: Kompakte Baubreite für geringen Platzbedarf im Schaltschrank
- Kommunikationsanbindung: IO-Link verfügbar
- Zertifizierung: SIL 1/PL c verfügbar
- Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate
- Zuverlässige Diagnose durch Anzeige von Istwert und Netzfehlerart
- Rüttelsicherer Anschluss durch Federzugtechnik für wartungsfreien Betrieb
- Automatische Drehrichtungskorrektur auf Wunsch verfügbar
- Umfassendes Zubehör für einheitliche Relais bereitgestellt
- Ersetzt die bewährte Baureihe 3UG4 mit verbessertem Funktionsumfang
Digital einstellbares Überwachungsrelais
Das Digital einstellbare Überwachungsrelais SIRIUS 3UG5 überwacht Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung und Frequenz für instabile Netze oder variablen Anlagen.
Technische Details:
Kunden Vorteile:
Produktspezifikationen
Funktion Phasenfolgeüberwachung
Ja
Funktion Phasenausfallerkennung
Ja
Funktion Unterspannungserkennung
Ja
Funktion Überspannungserkennung
Ja
Spannungsmessbereich
90 - 760 V
Ausführung des elektrischen Anschlusses
Federzuganschluss
Mit abnehmbaren Klemmen
Ja
Funktion Asymmetrieerkennung
Ja
Min. einstellbare Ansprechverzögerungszeit
0.1 s
Max. zulässige Ansprechverzögerungszeit
999.9 s
Min. einstellbare Rückfallverzögerungszeit
0.1 s
Max. zulässige Rückfallverzögerungszeit
30 s
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Wechsler
1
Breite
22.5 mm
Höhe
100 mm
Tiefe
90 mm
Externe Stromversorgung erforderlich
Ja
Spannungsart der Versorgungsspannung
DC
Versorgungsspannung AC 50 Hz
120 - 690 V
Versorgungsspannung AC 60 Hz
120 - 690 V
Versorgungsspannung DC
24 - 24 V
Spannungsart der Betriebsspannung
AC/DC
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Betriebsspannung DC
24 - 24 V
Bemessungsschaltstrom
3 A
