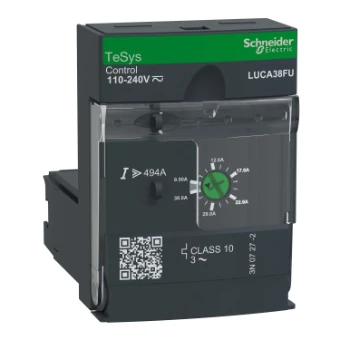

Auslöseblock für Leistungsschalter Schneider TeSys Ultra
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
7537-6233
Produktcode
LUCA38FU
EAN-Code
3606481493712
Produktgruppe
Auslöseblock für Leistungsschalter
Marke
Schneider
Serie
TeSys Ultra
Typ
LUCA38FU
Standard-Steuereinheit LUCA, Klasse 10, 9.5-38A, 110-220V DC/AC
Standard-Steuereinheit LUCA, Klasse 10, 9.5-38A, 110-220V DC/AC
Produktbeschreibung
Die Tesys U Steuer- und Diagnoseeinheit wird in die Basiseinheit LUB38 oder LUB380 eingesteckt und stellt somit ein kompakten Motorstarter für 3-phasige Motoranwendungen bis 18,5kW@400V dar. Er bietet Vollschutz für Motoren mit einem Nennstrom Ir 9,5-38A (Ir einstellbar), Überlastauslöseklasse 10, Kurzschluss bei 13 x Irmax, Überstrom bei 14,2 x Ir, Phasenausfall, Isolationsfehler (Geräteschutz). Zur Verwendung mit einer 110-240V AC / 110-220V DC Spannung für die Steuerung des Starters (über die Steuerklemmen A1/A2 am Grundgerät). Zertifiziert bei Verwendung in Verbindung mit einem LUB-Netzteil (IEC, UL, CSA, CCC, EAC), Green Premium-konform (RoHS/REACh).
Produktspezifikationen
Überlastauslöser Stromeinstellung
9.5 - 38 A
Bemessungsdauerstrom Iu
38 A
Polzahl
3
Kurzschlussauslöserfunktion
unverzögert
Mit Erdschlussschutzfunktion
Ja
Ausführung des Motorschutzes
thermischer/magnetischer Auslöser
Externe Stromversorgung erforderlich
Ja
Spannungsart der Versorgungsspannung
AC/DC
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Breite
45 mm
Höhe
66 mm
Tiefe
60 mm
