Lasttrennschalter (AC) Schneider TeSys mini-vario, vario
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
1785-2041
Produktcode
VC1GUN
EAN-Code
3389119413176
Produktgruppe
Lasttrennschalter (AC)
Marke
Schneider
Serie
TeSys mini-vario, vario
Typ
VC1GUN
MIT SCHALTER/20AMPERE
MIT SCHALTER/20AMPERE
Produktbeschreibung

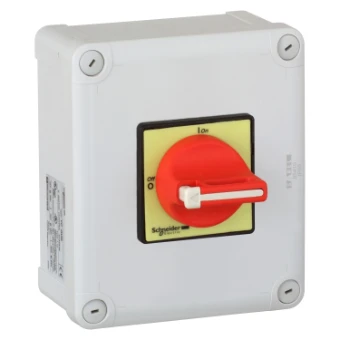

VC1GUN ist ein 3-poliger TeSys Vario gekapselter Lasttrennschalter für die Haupt- und Not-Aus-Schaltung in Motoranwendungen 10HP@600V. Er beinhaltet einen V1 Vario Lasttrennschalter mit 20A nach UL/CSA. Es bietet ein IP65 / NEMA Typ 12 Gehäuse mit einem roten und gelben Antrieb. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium konform (RoHs/Reach).
Produktspezifikationen
Bemessungsdauerstrom Iu
25 A
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Ausführung als Wendeschalter
Nein
Bemessungsbetriebsleistung bei AC-23, 400 V
11 kW
Anzahl der Schalter
1
Polzahl
3
Ausführung als Hauptschalter
Ja
Bemessungsbetriebsspannung
600 - 600 V
Ausführung als Wartungs-/Reparaturschalter
Nein
Ausführung als Sicherheitsschalter
Nein
Bemessungsdauerstrom bei AC-21, 400 V
32 A
Ausführung als NOT-AUS-Einrichtung
Ja
Bemessungsdauerstrom bei AC-23, 400 V
21.8 A
Bemessungsbetriebsleistung bei AC-3, 400 V
7.5 kW
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
0.384 kA
Bedingter Bemessungskurzschlussstrom Iq
10 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Ausführung des Betätigungselements
kurzer Drehgriff
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Farbe des Betätigungselements
rot
Mit vormontierter Verkabelung
Nein
Breite
121 mm
Höhe
164 mm
Tiefe
132 mm
