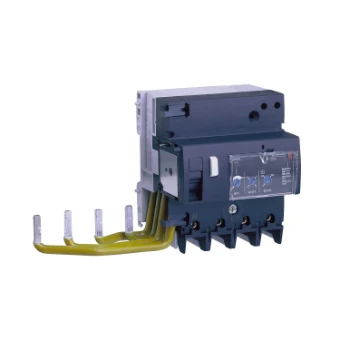

Fehlerstromschutzblock Schneider NG125
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0164-1649
Produktcode
19046
EAN-Code
3303430190462
Produktgruppe
Fehlerstromschutzblock
Marke
Schneider
Serie
NG125
Typ
19046
FI-Block Vigi NG125, 4P, 125A, 300m-1000mA, Typ A
FI-Block Vigi NG125, 4P, 125A, 300m-1000mA, Typ A
Produktbeschreibung
FI-Block Acti 9 Vigi NG125. 4-polig, Nennstrom 125A, Nennfehlerstrom 300-1000mA, Typ A, Betriebsspannung (Ue) 400-415V AC, Isolationsspannung (Ui) 690V AC. Kann rechtsseitig an Leitungsschutzschalter der Serie NG125 montiert werden. Die Auslösung durch Fehlerstrom wird von einer roten, mechanischen Anzeige am Knebel angezeigt. Klemmen IP 20. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Arbeitsstromauslöser (MXV) und Fehlermeldeschalter (SDV). Der Vigi NG125 FI-Block erfüllt folgende Normen- IEC/EN 61009-1. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Produktspezifikationen
Nennspannung
230 - 415 V
Nennstrom
125 A
Bemessungsfehlerstrom einstellbar
Ja
Bemessungsfehlerstrom
0.3 - 0.3 A
Polzahl
4
Verzögerungszeit einstellbar
Ja
Max. Verzögerungszeit
0 ms
Fehlerstrom-Typ
A
Stoßstromfestigkeit
0.25 kA
Frequenz
50/60 Hz
Bemessungsisolationsspannung Ui
690 V
Bemessungsstoßspannungsfestigkeit Uimp
8 kV
Anschließbarer Leiterquerschnitt eindrähtig
16 - 70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
10 - 50 mm²
Fehlauslöseschutz
Nein
Mit Verriegelungsvorrichtung
Ja
Schutzart (IP)
IP20
Verschmutzungsgrad
3
Umgebungstemperatur während des Betriebs
25 - 60 °C
Verlustleistung
4 W
