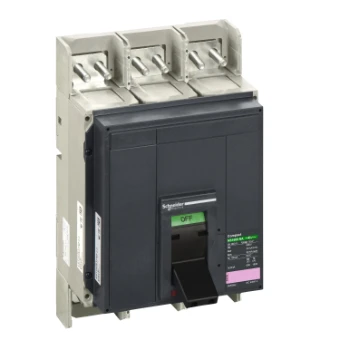

Lasttrennschalter (AC) Schneider Electric ComPact NS > 630 NA
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0164-9887
Produktcode
33430
EAN-Code
3303430334309
Produktgruppe
Lasttrennschalter (AC)
Marke
Schneider Electric
Serie
ComPact NS > 630 NA
Typ
33430
Lasttrennsch. Compact NS630b NA, 3 P, 630A/690V AC, Kipphebel
Lasttrennsch. Compact NS630b NA, 3 P, 630A/690V AC, Kipphebel
Produktbeschreibung
Dieser Compact NS630bNA ist ein 3-poliger Lasttrennschalter. Er wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dieses Gerät ist eine Einschubversion und wird manuell betätigt. Der Betriebsstrom beträgt 630 A (AC23A) und die Betriebsspannung beträgt 690 V 50/60 Hz. Diese Grundversion enthält nicht das Chassis und die Stromanschlüsse. Die Abmessungen sind 327mm (Breite), 210mm (Höhe) und 147mm (Tiefe). Dieses Gerät entspricht der Norm IEC 60947-3.
Produktspezifikationen
Bemessungsdauerstrom Iu
630 A
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Polzahl
3
Ausführung als Hauptschalter
Ja
Bemessungsbetriebsspannung
220 - 690 V
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Nein
Bemessungsdauerstrom bei AC-23, 400 V
630 A
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
25 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Ja
Gerätebauart
Einbaugerät Einschubtechnik
Geeignet für Frontbefestigung 4-Loch
Ja
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Ja
Geeignet für Zwischenbau
Nein
Ausführung des Betätigungselements
Knebel
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP40
Farbe des Betätigungselements
schwarz
Mit vormontierter Verkabelung
Nein
Breite
210 mm
Höhe
327 mm
Tiefe
147 mm
