Leistungsschalter für Trafo-, Generator- und Anlagenschutz Schneider ComPacT NSXm
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
7551-1151
Produktcode
C12E6TM160L
EAN-Code
3606481989550
Produktgruppe
Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Marke
Schneider
Serie
ComPacT NSXm
Typ
C12E6TM160L

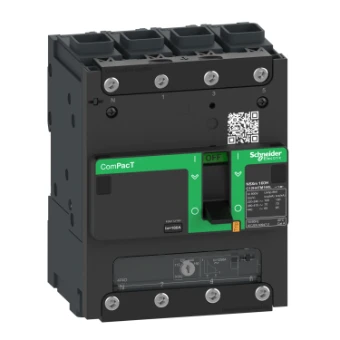

Kompaktleistungsschalter ComPacT NSXm 160A TM160D 4P3D 16kA/415V EverLink
Kompaktleistungsschalter ComPacT NSXm 160A TM160D 4P3D 16kA/415V EverLink
Produktbeschreibung
ComPacT NSXm, 160A, 16kA bei 415VAC, für alle NS-Standardanwendungen. Es bietet neue Funktionen wie die Everlink-Technologie, Montagefähigkeit auf DIN-Schiene oder Montageplatte. Die elektrische Zusatzausrüstung ist von Außen sichtbar. ComPacT NSXm ist einer der kleinsten Kompaktleistungsschalter auf dem Markt, 108mm (B) x 137mm (H) x 80mm (T). Dies ist eine 4-polige Version mit einem eingebauten thermisch-magnetischen Auslöser. Er gewährleistet die Einhaltung internationaler Normen (IEC 60947/CCC/EAC) und Marine-Spezifikationen.
Produktspezifikationen
Bemessungsdauerstrom Iu
160 A
Bemessungsspannung
690 - 690 V
Gerätebauart
Einbaugerät Festeinbautechnik
Polzahl
4
Schutzart (IP)
IP40
Geeignet für Hutschienenmontage
Ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
16 kA
Überlastauslöser Stromeinstellung
112 - 160 A
Einstellbereich des unverzögerten Kurzschlussauslösers
1250 - 1250 A
Integrierter Erdschlussschutz
Nein
Anschlussart Hauptstromkreis
Schraubanschluss
Hutschienenmontage optional
Nein
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Mit Ausgelöstmelder
Ja
Position des Anschlusses für Hauptstromkreis
vorne
Ausführung des Betätigungselements
Knebel
Motorantrieb optional
Nein
Komplettgerät mit Schutzeinheit
Ja
Motorantrieb integriert
Nein
Verlustleistung
54.8 W
