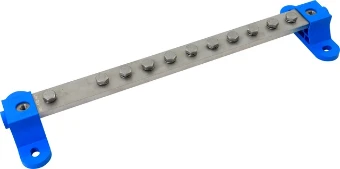

Potentialausgleich-Schiene DEHN

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

7545-2342

Produktcode

472421

EAN-Code

4013364470477

Produktgruppe

Potentialausgleich-Schiene

Marke

DEHN

Typ

PAS EX 11AP M10 V2A

PA-Schiene f. EX-Bereich Zone 1/21 2/22 für 11x Kabelschuhanschluss PA-Schiene f. EX-Bereich Zone 1/21 2/22 für 11x Kabelschuhanschluss

Produktbeschreibung

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 11x Kabelschuh (M10 x 20 mm mit Federring).

Produktspezifikationen

Bauform

Aufbau modular

Ausführung

ohne Abdeckhaube

Explosionsgeprüfte Ausführung

Werkstoff der Klemme

Edelstahl 304 (V2A)

Isolator

Höhe

50 mm

Breite

140 mm

Länge

522 mm

Anzahl der Anschlüsse Leitung bis 95 mm² starr

Werkstoff der Kontaktschiene

Edelstahl 304 (V2A)

Oberfläche der Kontaktschiene

unbehandelt

Oberfläche der Klemme

unbehandelt
