Stiel/Profilschiene NIEDAX

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

2971-5430

Produktcode

2996ZD/4500 FL

Produktgruppe

Stiel/Profilschiene

Marke

NIEDAX

Typ

2996ZD/4500 FL

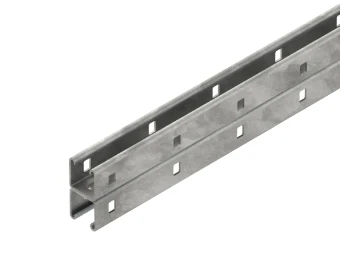

Ankerschiene, doppelt, C-Profil, SW 22 mm, 41x82x4500mm, gelocht, Stahl, feuerverzinkt Ankerschiene, doppelt, C-Profil, SW 22 mm, 41x82x4500mm, gelocht, Stahl, feuerverzinkt DIN EN ISO 1461, verzahnt

Produktbeschreibung

Anker-/Profilschiene Modell 2996ZD, doppelt, C-Profile mit Verzahnung, Boden und Seiten durchgehend gelocht, zur Abdeckung der Profilenden. Gleitmutter GMZ M...-22 F und Schrauben oder Hammerkopfschraube HMZ M.../... F bitte separat bestellen. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKCED 96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) H x B x t : 82 x 41 x 2,5 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 4500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Produktspezifikationen

Länge

4500 mm

Breite

41 mm

Höhe

82 mm

Werkstoff

Stahl

Materialstärke

2.5 mm

Schlitzbreite

22 mm

Profilform

C-Profil

Ausführung

Doppelprofil

Art der Lochung

3 Seiten gelocht

Lochbreite

13 mm

Mit Zahnung

Abbrechbar

Nein

Flächenträgheitsmoment ly

35.25 cm4

Flächenträgheitsmoment lz

18 cm4

Widerstandsmoment Wy

8.59 cm³

Widerstandsmoment Wz

8.78 cm³

Geeignet für Funktionserhalt

Nein

Werkstoffgüte

sonstige

Oberflächenschutz

feuerverzinkt

Gewicht

23.89 kg

weitere spezifikationen
