Baustromverteiler Walther-Werke

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

5974-2010

Produktcode

83100031

EAN-Code

4015609010998

Produktgruppe

Baustromverteiler

Marke

Walther-Werke

Mobiler Fest- und Markplatzverteiler mit Zählerplatz, einem LS, RCD-Steuereinheit und Mobiler Fest- und Markplatzverteiler mit Zählerplatz, einem LS, RCD-Steuereinheit und einer Abgangsklemme

Produktbeschreibung

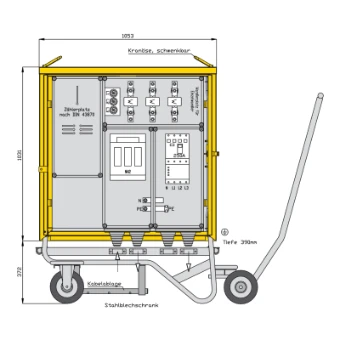

WALTHER Mobiler- Fest- und Marktplatzverteiler Gehäuse (H29-F2) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 7032 -grau- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1031 x 1053 x 390mm / H-B-T + Untergestell-Höhe ca.: 372mm + Vollgummi-Bereifung und Kabelablage + Hebelroller lenkbar/abnehmbar mit Griff Anschluss: 1 NH2-Sicherungslasttrennschalter 355A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler Abgang / Absicherung: 1 Leistungsschalter mit magnetischem und thermischem Auslöser und RCD-Steuereinheit 500mA -voreingestellt Typ: DFL 8 250-4 X-A -A-S- #9219781 1 Abgangsklemme 4 x bis 185qmm (Prismenklemme P2 für PE)

Produktspezifikationen

Ausführung

mobiler Endverteiler

Bemessungsstrom

250 A

Anschlussleistung

173 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der Zählerfelder

Hauptschalter

NH2

Hauptschalter-Bemessungsstrom

250 A

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Schutzart (IP)

IP44

Bemessungsspannung

400 V

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Leitungsschutzschalter

Anzahl der Steckdosen Schweizer Norm Typ 15

Höhe

1403 mm

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Pole Hauptschalter

Breite

1053 mm

Anzahl der Steckdosen Schweizer Norm Typ 25

Tiefe

390 mm

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Werkstoff des Gehäuses

Stahlblech

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Notschalter

Nein

weitere spezifikationen

Produktinformation
