Baustromverteiler Walther-Werke

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

5974-2082

Produktcode

83215900

EAN-Code

4015609009756

Produktgruppe

Baustromverteiler

Marke

Walther-Werke

Industrie- und Marktplatzverteiler mit 4 RCDs TypA, 9 LS, 5 Industrie- und Marktplatzverteiler mit 4 RCDs TypA, 9 LS, 5 CEE-Abgängen 16-125A und 6 Schukos

Produktbeschreibung

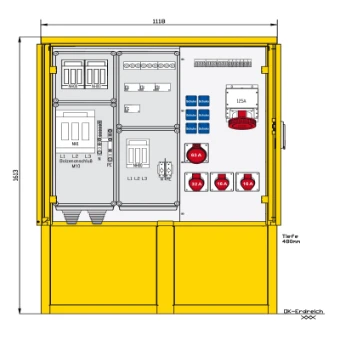

WALTHER Industrie- und Marktplatzverteiler Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 1100 x 480mm / H-B-T Anschluss: 1 NH1-Sicherungslasttrennschalter 250A mit Bolzenanschluss M10 Abgang / Absicherung: 1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemme 10-50qmm 1 RCD-Schutzschalter 4P 125A/300mA -A- mit NH00-Sicherungslasttrennschalter 125A 1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 NH00-Sicherungslasttrennschalter 100A 1 RCD-Schutzschalter 4P 63A/300mA -A- mit Sicherungselement 3P 63A D02 1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A D02 1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A D02 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Produktspezifikationen

Ausführung

Verteilerschrank

Bemessungsstrom

250 A

Anschlussleistung

173 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der Zählerfelder

Hauptschalter

NH1

Hauptschalter-Bemessungsstrom

250 A

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Schutzart (IP)

IP44

Bemessungsspannung

230/400 V

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Leitungsschutzschalter

Anzahl der Steckdosen Schweizer Norm Typ 15

Höhe

1613 mm

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Pole Hauptschalter

Breite

1118 mm

Anzahl der Steckdosen Schweizer Norm Typ 25

Tiefe

480 mm

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Werkstoff des Gehäuses

sonstige

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Fehlerstrom-Typ

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Notschalter

Nein

weitere spezifikationen

Produktinformation
