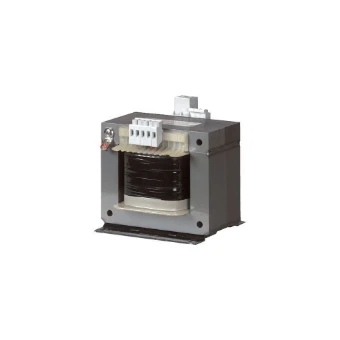

Einphasen-Steuertransformator Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0308-3779
Produktcode
201060
Produktgruppe
Einphasen-Steuertransformator
Marke
Eaton
Serie
Moeller series
Typ
STZ5,3(*/*)
Steuertransformator, 5.3 kVA, Nenneingangsspannung 50 – 950 ± 5 %
Steuertransformator, 5.3 kVA, Nenneingangsspannung 50 – 950 ± 5 % V, Nennausgangsspannung 12 – 1000 V
Produktbeschreibung
Steuertransformator, Sortiment: einphasige Steuertransformatoren ST…, Grundfunktion: einphasige Steuer-, Trenn- und Sicherheitstransformatoren STI, STZ, Nenneingangsspannung: 50 – 950 ± 5 % V, Nennausgangsspannung: 12 – 1000 V, Nennleistung: 5.3 kVA, Kurzzeitleistung: 13 kVA, Schutzart: IP00, Normen und Bestimmungen gebaut und geprüft nach: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Teil 2-2, VDE 0570 Teil 2-6 (Sicherheitstransformatoren), VDE 0570 Teil 2-4 (Trenntransformatoren), einsetzbar nach: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410
Produktspezifikationen
Ausgeführt als Sicherheits-Transformator
Ja
Ausgeführt als Trenn-Transformator
Ja
Ausgeführt als Spar-Transformator
Nein
Primärspannung 1
50 - 950 V
Sekundärspannung 1
12 - 1000 V
Schutzart (IP)
IP00
Primärspannung 2
50 - 950 V
Primärspannung 3
50 - 950 V
Primärspannung 4
50 - 950 V
Primärspannung 5
50 - 950 V
Primärspannung 6
50 - 950 V
Primärspannung 7
0 - 0 V
Primärspannung 8
0 - 0 V
Primärspannung 9
0 - 0 V
Primärspannung 10
0 - 0 V
Sekundärspannung 2
12 - 1000 V
Sekundärspannung 3
12 - 1000 V
Sekundärspannung 4
12 - 1000 V
Sekundärspannung 5
12 - 1000 V
Sekundärspannung 6
12 - 1000 V
Sekundärspannung 7
0 - 0 V
Sekundärspannung 8
0 - 0 V
Sekundärspannung 9
0 - 0 V
Sekundärspannung 10
0 - 0 V
Bemessungsscheinleistung
5300 VA
Isolierstoff-Klasse nach IEC 85
B
Kurzschlussfest
Nein
Relative Kurzschlussspannung uk
4 %
Breite
260 mm
Höhe
360 mm
Tiefe
214 mm
Ringkern
Nein
Geeignet für Platinenmontage
Nein
Geeignet für Reiheneinbau
Nein
Leiter-Material
Kupfer
Leistungsaufnahme im Bereitschaftszustand
11 W
