Lasttrennschalter (AC) Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0308-0380
Produktcode
012723
EAN-Code
04015080127239
Produktgruppe
Lasttrennschalter (AC)
Marke
Eaton
Serie
Moeller series
Typ
P3-100/EA/SVB/2HI11
Hauptschalter, P3, 100 A, Einbau, 3-polig, 2 S, 2 Ö,
Hauptschalter, P3, 100 A, Einbau, 3-polig, 2 S, 2 Ö, NOT-AUS-Funktion,
Produktbeschreibung

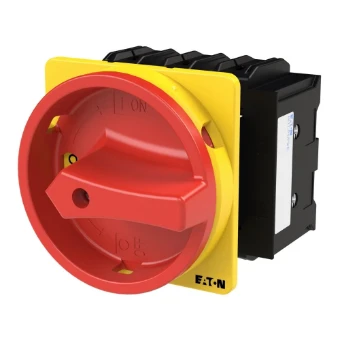

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 3-polig, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Produktspezifikationen
Bemessungsdauerstrom Iu
100 A
Anzahl der Hilfskontakte als Öffner
2
Anzahl der Hilfskontakte als Schließer
2
Ausführung als Wendeschalter
Nein
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Anzahl der Schalter
1
Polzahl
3
Ausführung als Hauptschalter
Ja
Bemessungsbetriebsspannung
690 - 690 V
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Bemessungsdauerstrom bei AC-21, 400 V
100 A
Ausführung als NOT-AUS-Einrichtung
Ja
Bemessungsdauerstrom bei AC-23, 400 V
100 A
Bemessungsbetriebsleistung bei AC-3, 400 V
37 kW
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Schaltleistung bei 400 V
55 kW
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch
Ja
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Farbe des Betätigungselements
rot
Schutzart (NEMA)
12
Mit vormontierter Verkabelung
Nein
Breite
90 mm
Höhe
90 mm
Tiefe
130 mm
