Lasttrennschalter (AC) Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0308-0113
Produktcode
044977
EAN-Code
04015080449775
Produktgruppe
Lasttrennschalter (AC)
Marke
Eaton
Serie
Moeller series
Typ
P1-32/E/SVA(S)

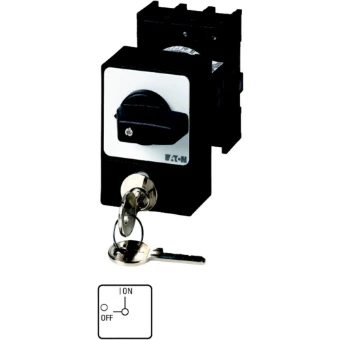

Panikschalter, P1, 32 A, Einbau, 3-polig, mit schwarzem Knebel und
Panikschalter, P1, 32 A, Einbau, 3-polig, mit schwarzem Knebel und Fro
Produktbeschreibung
Panikschalter, Sortiment: Schalter mit Verriegelungsmechanismus, Typkenner: P1, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., mit 2 Schlüsseln, 3-polig, Sperrvorrichtung: Zylinderschloss-Sperre SVA, Hinweise: Wird der Schlüssel in Stellung 1 zurückgezogen, kann der Schalter ohne Schlüssel aus-, aber nicht wieder eingeschaltet werden., Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Produktspezifikationen
Bemessungsdauerstrom Iu
32 A
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Ausführung als Wendeschalter
Nein
Bemessungsbetriebsleistung bei AC-23, 400 V
15 kW
Anzahl der Schalter
1
Polzahl
3
Ausführung als Hauptschalter
Nein
Bemessungsbetriebsspannung
690 - 690 V
Ausführung als Wartungs-/Reparaturschalter
Nein
Ausführung als Sicherheitsschalter
Nein
Bemessungsdauerstrom bei AC-21, 400 V
32 A
Ausführung als NOT-AUS-Einrichtung
Nein
Bemessungsdauerstrom bei AC-23, 400 V
32 A
Bemessungsbetriebsleistung bei AC-3, 400 V
13 kW
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
0.64 kA
Schaltleistung bei 400 V
15 kW
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch
Ja
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Ausführung des Betätigungselements
kurzer Drehgriff
Verriegelbar
Nein
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Farbe des Betätigungselements
schwarz
Schutzart (NEMA)
12
Mit vormontierter Verkabelung
Nein
Breite
49 mm
Höhe
73 mm
Tiefe
139 mm
