Schützkombination Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0306-1465
Produktcode
278133
EAN-Code
04015082781330
Produktgruppe
Schützkombination
Marke
Eaton
Serie
Moeller series
Typ
DIULM17/21(110V50HZ,120V60HZ)

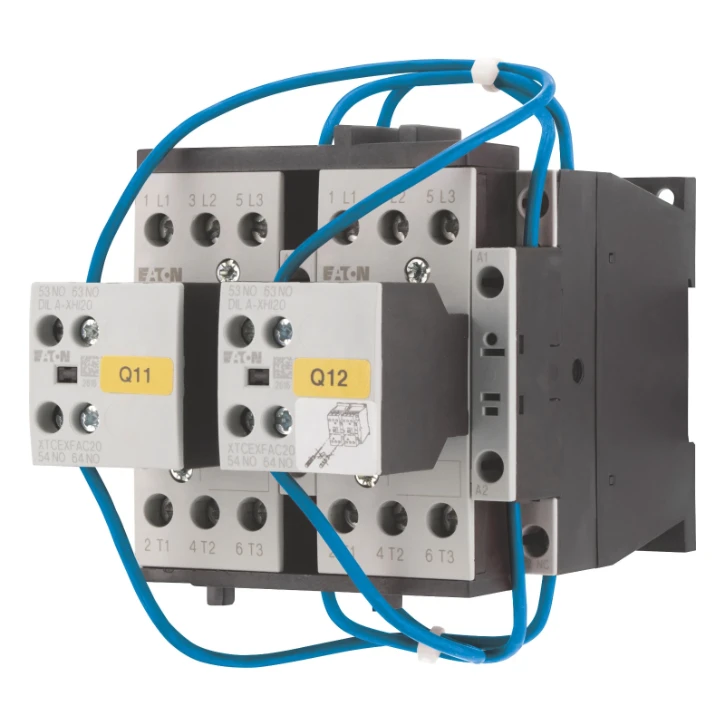

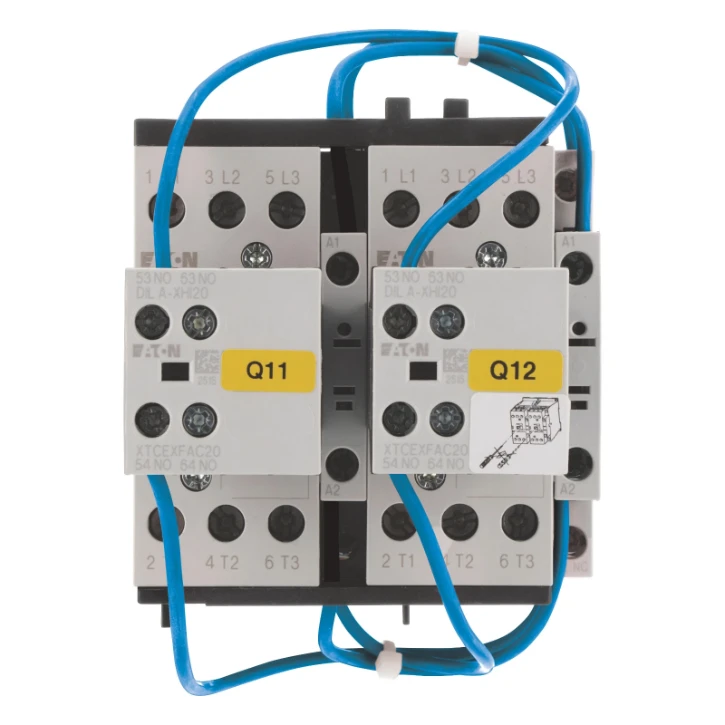

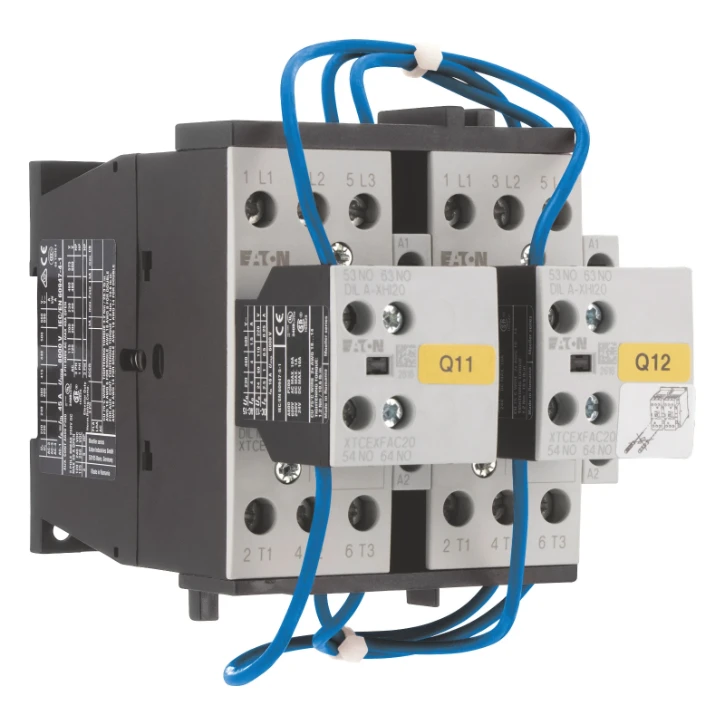

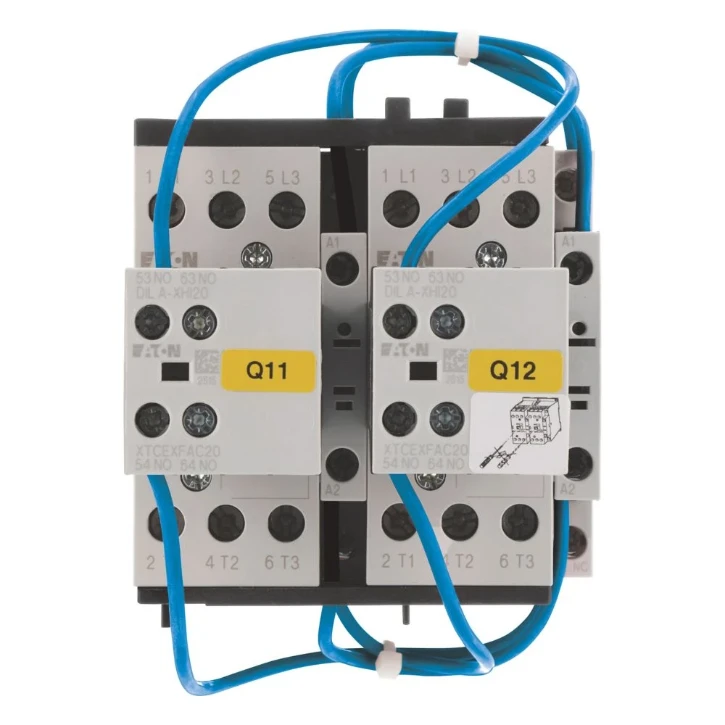

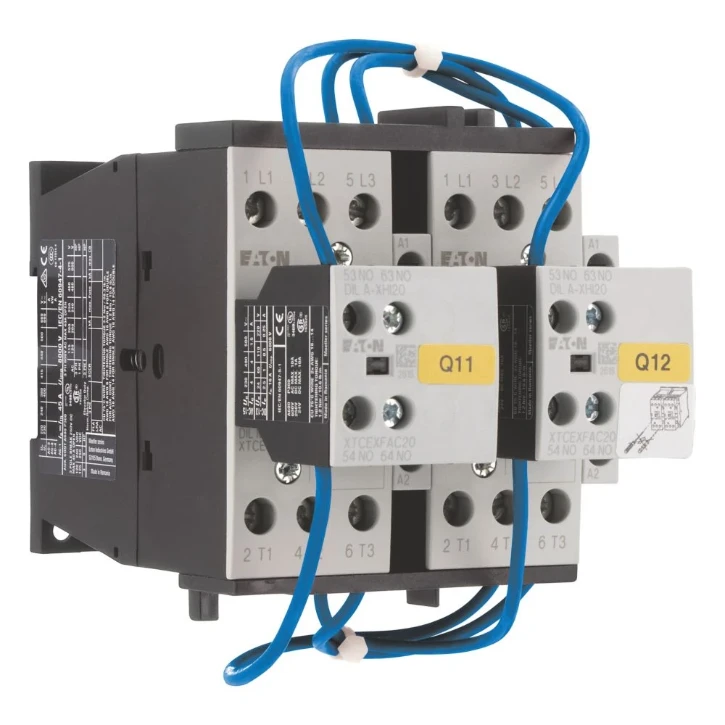

Wendeschützkombination, 380 V 400 V: 7,5 kW, 110 V 50
Wendeschützkombination, 380 V 400 V: 7,5 kW, 110 V 50 Hz, 120 V 60 Hz,
Produktbeschreibung

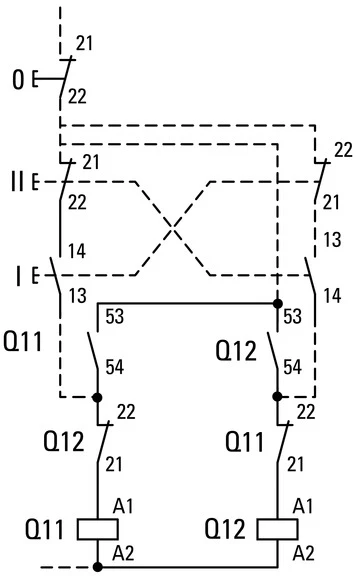

Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: DIUL Wendekombinationen, Gebrauchskategorie: NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, max. Bemessungsbetriebsleistung Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Betätigungsspannung: 110 V 50 Hz, 120 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3.
Produktspezifikationen
Funktion
Wendeschütz
Bemessungssteuerspeisespannung AC 50 Hz
110 - 110 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-3, 400 V
7.5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
18 A
Bemessungssteuerspeisespannung AC 60 Hz
120 - 120 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Bemessungsbetriebsleistung NEMA
7.4 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP)
IP00
Schutzart (NEMA)
sonstige
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
18 A
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
6
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Schraubanschluss
Geeignet für Tragschienenmontage
Nein
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
24 - 690 V
Betriebsspannung AC 60 Hz
24 - 690 V
Betriebsspannung DC
0 - 0 V
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
2
Anzahl der Hilfskontakte als Wechsler
0

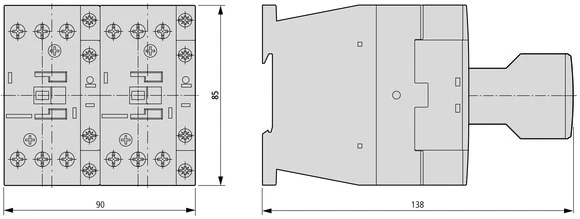

Breite
90 mm
Höhe
85 mm
Tiefe
138 mm
