Allgemeine Information

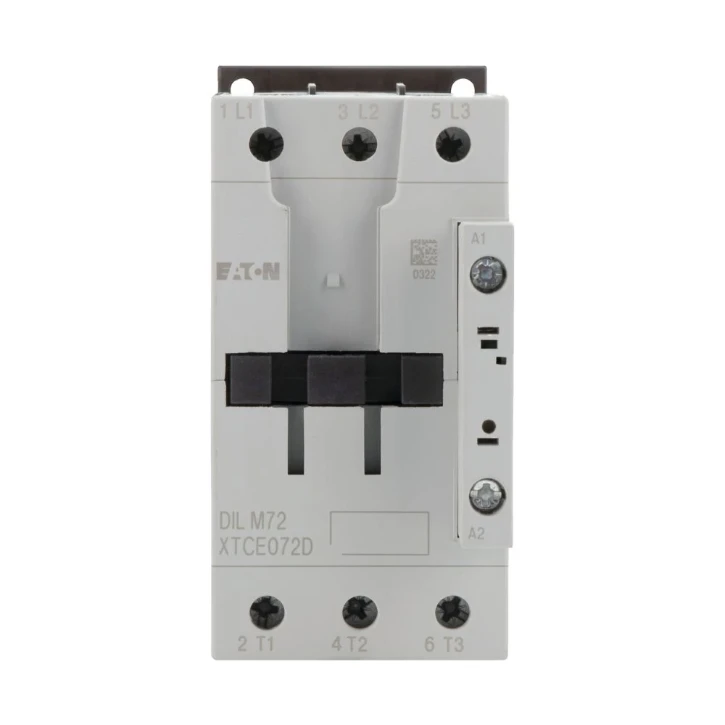

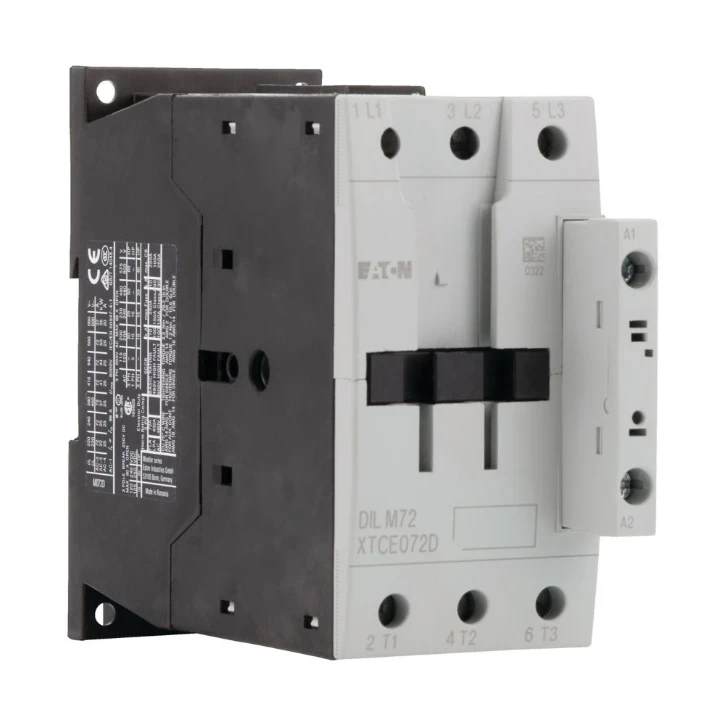

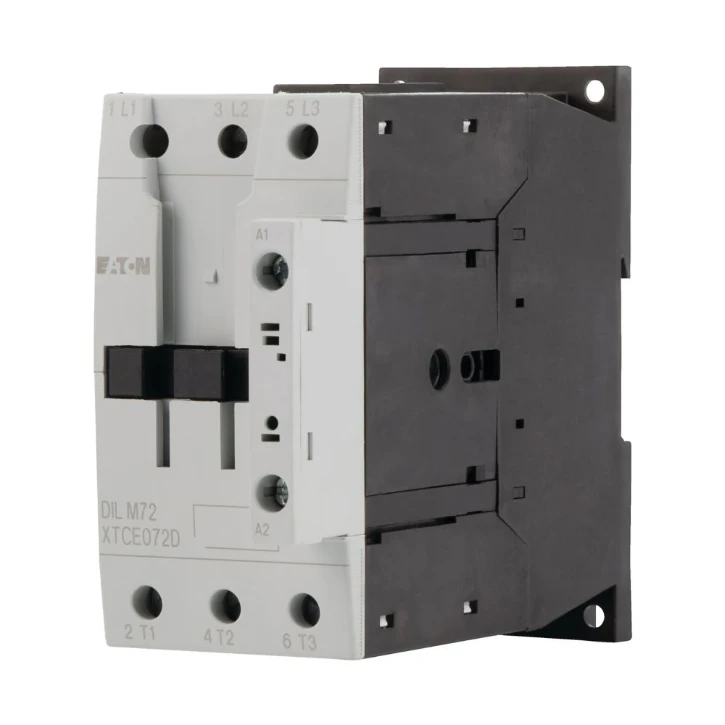

Leistungsschütz, 3-polig, 380 V 400 V 37 kW, RDC 24:
Leistungsschütz, 3-polig, 380 V 400 V 37 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen
YESSS-Bestellnummer
0306-0700
Produktcode
107671
EAN-Code
4015081073375
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
Eaton
Serie
Moeller series
Typ
DILM72(RDC24)
Produktbeschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 98 A, gekapselt: Ith = 72 A
Produktspezifikationen
Bemessungsbetriebsleistung bei AC-3, 400 V
37 kW
Spannungsart zur Betätigung
DC
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungsbetriebsleistung NEMA
37 kW
Bemessungssteuerspeisespannung DC
24 - 27 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
98 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
72 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
25 A
Bemessungsbetriebsleistung bei AC-4, 400 V
12 kW
Betriebsspannung AC 50 Hz
230 - 690 V
Betriebsspannung AC 60 Hz
230 - 690 V
Breite
55 mm
Höhe
115 mm
Tiefe
132.1 mm
