Leistungsschütz, 3-polig, 380 V 400 V 90 kW, RDC 24:
- 0305-9191
- |
- 107016
0 Stück
lagernd
Sie haben noch kein Konto? Account erstellen
-
Über 6.000 Produkte auf Lager
-
Bestellen Sie vor 17:00 Uhr und erhalten Sie Ihre Bestellung am nächsten Werktag!
- Benötigen Sie Hilfe? Rufen Sie 0800 - 5011 an oder kontaktieren Sie uns per E-Mail unter [email protected]
Allgemeine Information

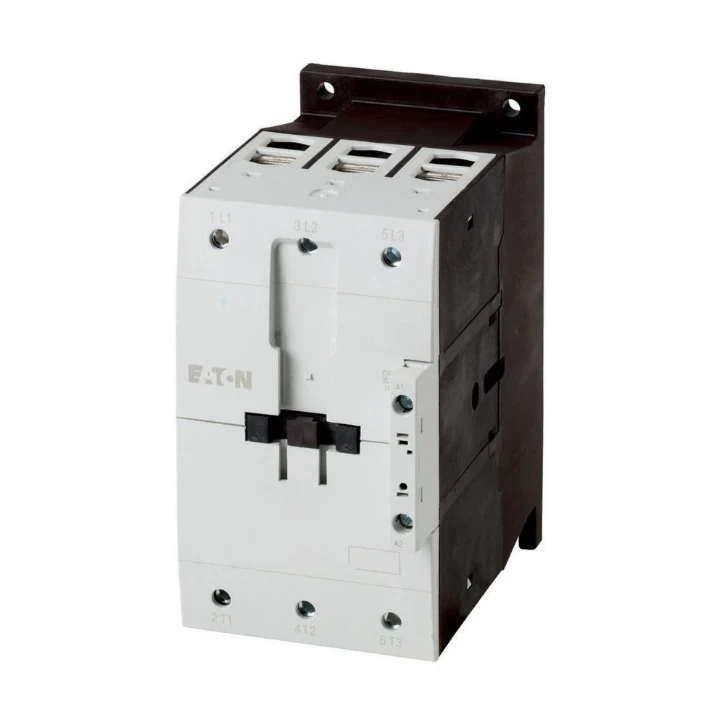

Leistungsschütz, 3-polig, 380 V 400 V 90 kW, RDC 24:
Leistungsschütz, 3-polig, 380 V 400 V 90 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen
YESSS-Bestellnummer
0305-9191
Produktcode
107016
EAN-Code
4015081067848
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
Eaton
Serie
Moeller series
Typ
DILM170(RDC24)
Produktbeschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 225 A, gekapselt: Ith = 166 A
Produktspezifikationen
Bemessungsbetriebsleistung bei AC-3, 400 V
90 kW
Spannungsart zur Betätigung
DC
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungsbetriebsleistung NEMA
93 kW
Bemessungssteuerspeisespannung DC
24 - 27 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
170 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
65 A
Bemessungsbetriebsleistung bei AC-4, 400 V
33 kW
Betriebsspannung AC 50 Hz
230 - 690 V
Betriebsspannung AC 60 Hz
230 - 690 V

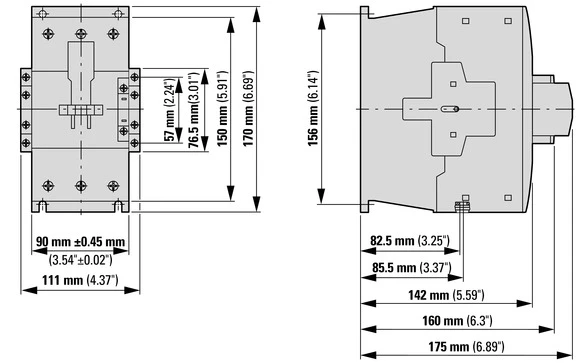

Breite
90 mm
Höhe
170 mm
Tiefe
160 mm
