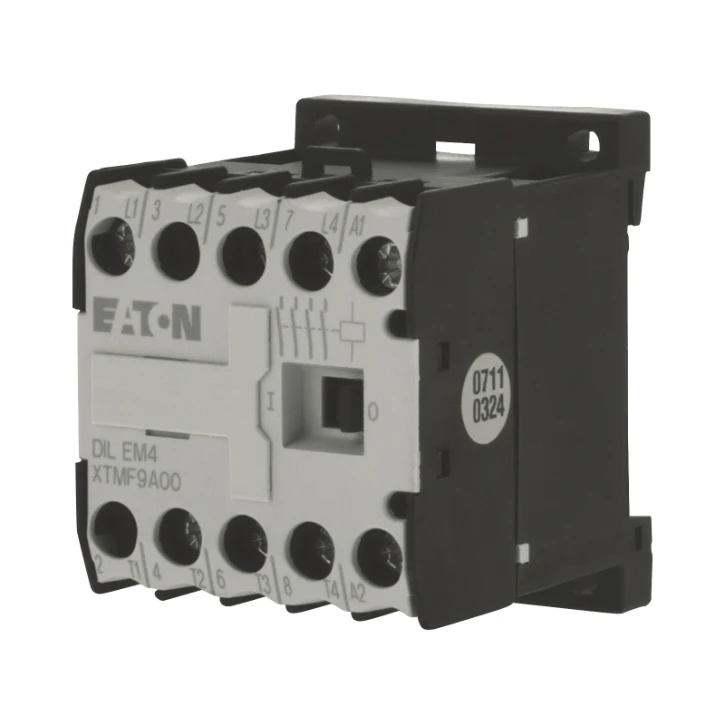

Leistungsschütz zum Schalten von Wechselstrom Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0305-6803
Produktcode
051806
EAN-Code
04015080518068
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
Eaton
Serie
Moeller series
Typ
DILEM4(400V50HZ,440V60HZ)
Leistungsschütz, 400 V 50 Hz, 440 V 60 Hz, 4-polig,
Leistungsschütz, 400 V 50 Hz, 440 V 60 Hz, 4-polig, 380 V 400 V, 4 kW,
Produktbeschreibung
Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50–60 Hz offen bei 40 °C: Ith = Ie = 22 A, gekapselt: Ith= 16 A
Produktspezifikationen
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Spannungsart zur Betätigung
AC
Anzahl der Schließer als Hauptkontakte
4
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Bemessungssteuerspeisespannung AC 50 Hz
400 - 400 V
Bemessungssteuerspeisespannung AC 60 Hz
440 - 440 V
Bemessungsbetriebsleistung NEMA
3.7 kW
Bemessungssteuerspeisespannung DC
0 - 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6.6 A
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Betriebsspannung AC 50 Hz
24 - 690 V
Betriebsspannung AC 60 Hz
24 - 690 V
Breite
45 mm
Höhe
58 mm
Tiefe
52 mm
