Allgemeine Information

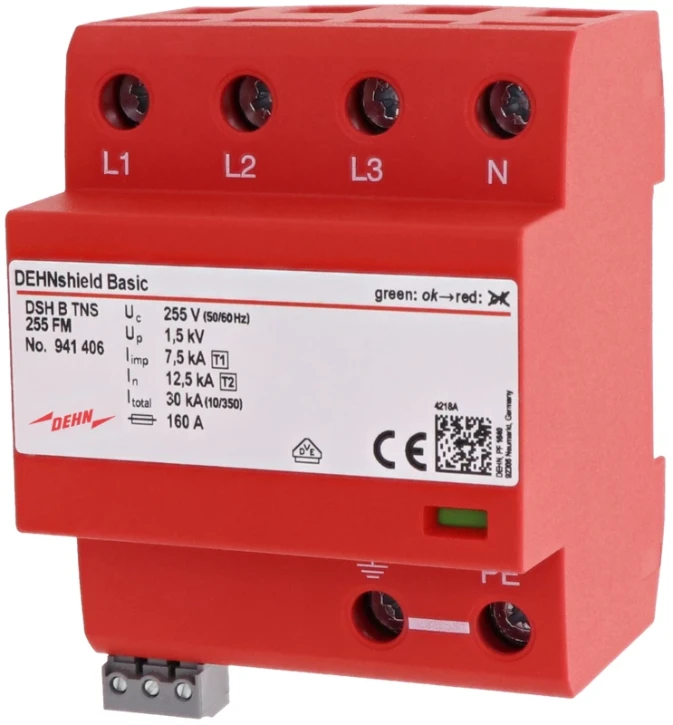

Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 fuer dreiphasige TN-S-Systeme
Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 fuer dreiphasige TN-S-Systeme
YESSS-Bestellnummer
7545-0812
Produktcode
941406
EAN-Code
4013364328082
Produktgruppe
Kombi-Ableiter für Energietechnik
Marke
DEHN
Serie
DEHNshield
Typ
DSH B TNS 255 FM
Produktbeschreibung
Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage.
Produktspezifikationen
Netzform DC
Nein
Netzform IT
Nein
Polzahl
4
Netzform TN
Nein
Blitzstoßstrom (10/350 µs)
30 kA
Netzform TN-C
Nein
Max. Dauerspannung AC
255 V
Netzform TN-C-S
Nein
Nennspannung AC
230 V
Netzform TN-S
Ja
Netzform TT
Nein
Netzform sonstige
Nein
Schutzpegel N-PE
1.5 kV

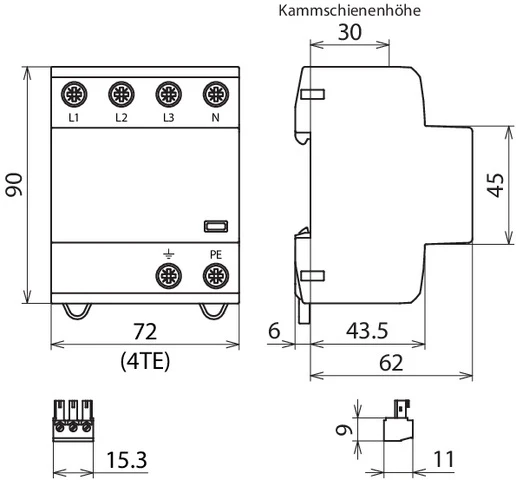

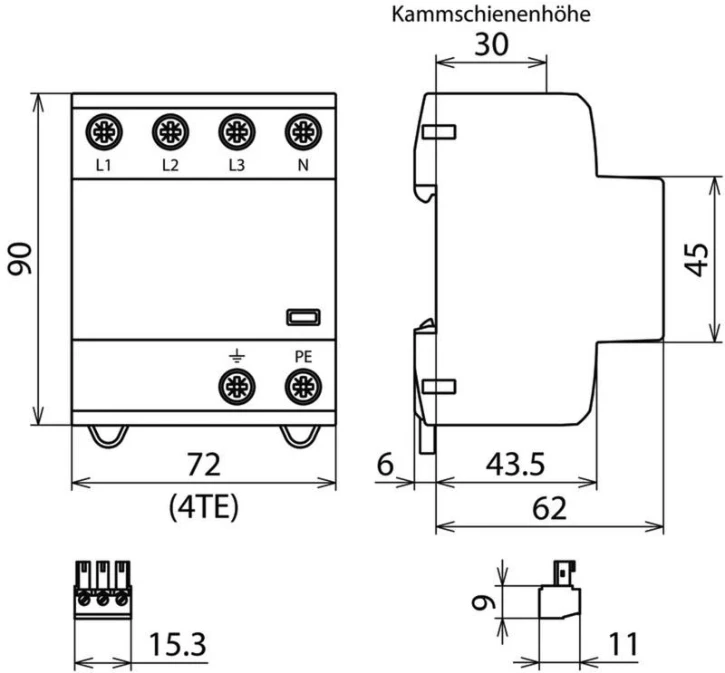

Baugröße
4 TE
Schutzpegel L-PE
1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Fernsignalisierung
Ja
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Folgestromlöschfähigkeit
25 kA
Signalisierung am Gerät
optisch
Montageart
Hutschiene TH35
Prüfklasse
Typ 1 und 2
Integrierte Vorsicherung
Nein
Energetisch koordinierte Schutzwirkung zum Endgerät
Ja
Schutzart (IP)
IP20
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
100 A
Spannungsschaltende Funkenstreckentechnologie
Ja
Überstromgeschützter Spannungsabgriff
Nein
