Baustromverteiler Walther-Werke

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

7547-8152

Produktcode

WA0031E

EAN-Code

4015609278404

Produktgruppe

Baustromverteiler

Marke

Walther-Werke

Anschlussschrank E.DIS AG 173kVA mit Wandlermessung und einem NH-Abgang Anschlussschrank E.DIS AG 173kVA mit Wandlermessung und einem NH-Abgang

Produktbeschreibung

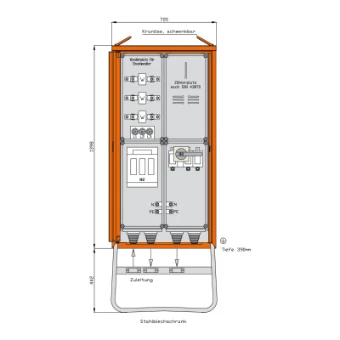

WALTHER Anschlussschrank Anschlussleistung: 173kVA nach IEC61439-4 und DIN/VDE 43868/1 zugelassen für die Versorgungsbereiche der E.DIS AG Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mm Anschluss: 1 NH2-Sicherungslasttrennschalter 400A mit Rahmenklemmen K2-30/HR 35-185qmm Messung: 1 Spannungspfadsicherung 3pol. 6A 25kA -B- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung für 3 Stromwandler (Vattenfall) 1 Zählerprüfklemme nach Vattenfall-Vorgabe Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 250A mit Prismenklemmen P1 70-150qmm

Produktspezifikationen

Ausführung

Anschlussschrank

Bemessungsstrom

250 A

Anschlussleistung

173 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der Zählerfelder

Hauptschalter

NH1

Hauptschalter-Bemessungsstrom

250 A

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Schutzart (IP)

IP44

Bemessungsspannung

400 V

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Leitungsschutzschalter

Anzahl der Steckdosen Schweizer Norm Typ 15

Höhe

720 mm

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Pole Hauptschalter

Breite

1840 mm

Anzahl der Steckdosen Schweizer Norm Typ 25

Tiefe

390 mm

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Werkstoff des Gehäuses

Stahlblech

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Notschalter

Nein
