Baustromverteiler Walther-Werke

Zur Auswahl hinzufügen

Allgemeine Information

YESSS-Bestellnummer

5314-2277

Produktcode

WA0034-CH

EAN-Code

4015609733392

Produktgruppe

Baustromverteiler

Marke

Walther-Werke

Anschlussschrank 277kVA mit Wandlermessung für die Schweiz und 1 NH-Abgängen Anschlussschrank 277kVA mit Wandlermessung für die Schweiz und 1 NH-Abgängen

Produktbeschreibung

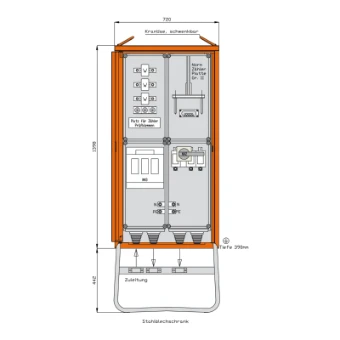

WALTHER Anschlussschrank Anschlussleistung: 277kVA nach IEC61439-4 Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mm Anschluss: 1 NH3-Sicherungslasttrennschalter 500A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A (E27) 1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II 1 Wandlerplatz "Schweiz" mit Platz für Zählerprüfklemme Abgang / Absicherung: 1 NH2-Lasttrennschalter mit Sicherungen 400A mit Bolzenanschluss M10

Produktspezifikationen

Ausführung

Anschlussschrank

Bemessungsstrom

400 A

Anschlussleistung

277 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der Zählerfelder

Hauptschalter

NH2

Hauptschalter-Bemessungsstrom

400 A

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Schutzart (IP)

IP44

Bemessungsspannung

400 V

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Leitungsschutzschalter

Anzahl der Steckdosen Schweizer Norm Typ 15

Höhe

1840 mm

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Pole Hauptschalter

Breite

720 mm

Anzahl der Steckdosen Schweizer Norm Typ 25

Tiefe

390 mm

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Werkstoff des Gehäuses

Stahlblech

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Notschalter

Nein
