Allgemeine Information

YESSS-Bestellnummer

5314-2283

Produktcode

WA0040TSG

EAN-Code

4015609751082

Produktgruppe

Baustromverteiler

Marke

Walther-Werke

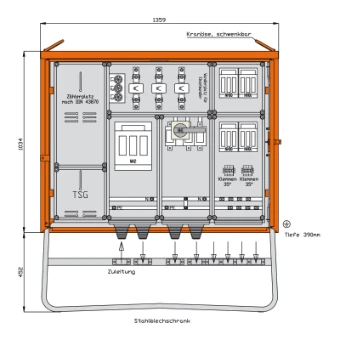

Anschlussschrank 173kVA mit Wandlermessung, einem TSG-Einbauplatz und 5 NH-Abgängen Anschlussschrank 173kVA mit Wandlermessung, einem TSG-Einbauplatz und 5 NH-Abgängen

Produktbeschreibung

WALTHER Anschlussschrank Anschlussleistung: 173kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm Anschluss: 1 NH2-Sicherungslasttrennschalter 355A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler 1 TSG-Einbauplatz ca.: 300 x 300mm Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 250A mit Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennschalter 100A mit je 1 Reihenklemme bis 35qmm

Produktspezifikationen

Ausführung

Anschlussschrank

Bemessungsstrom

250 A

Anschlussleistung

173 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der Zählerfelder

Hauptschalter

NH1

Hauptschalter-Bemessungsstrom

250 A

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Schutzart (IP)

IP44

Bemessungsspannung

230/400 V

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Leitungsschutzschalter

Anzahl der Steckdosen Schweizer Norm Typ 15

Höhe

1486 mm

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Pole Hauptschalter

Breite

1359 mm

Anzahl der Steckdosen Schweizer Norm Typ 25

Tiefe

390 mm

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Werkstoff des Gehäuses

Stahlblech

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Notschalter

Nein
