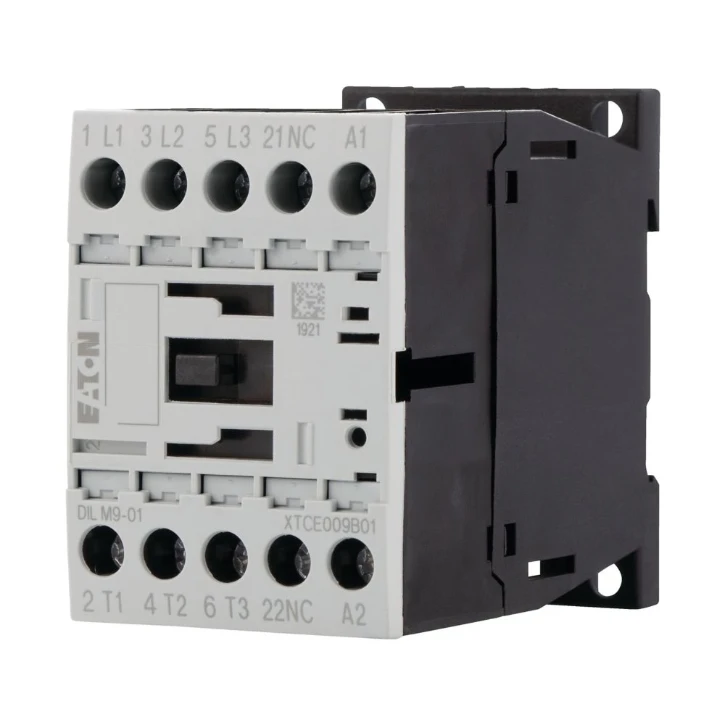

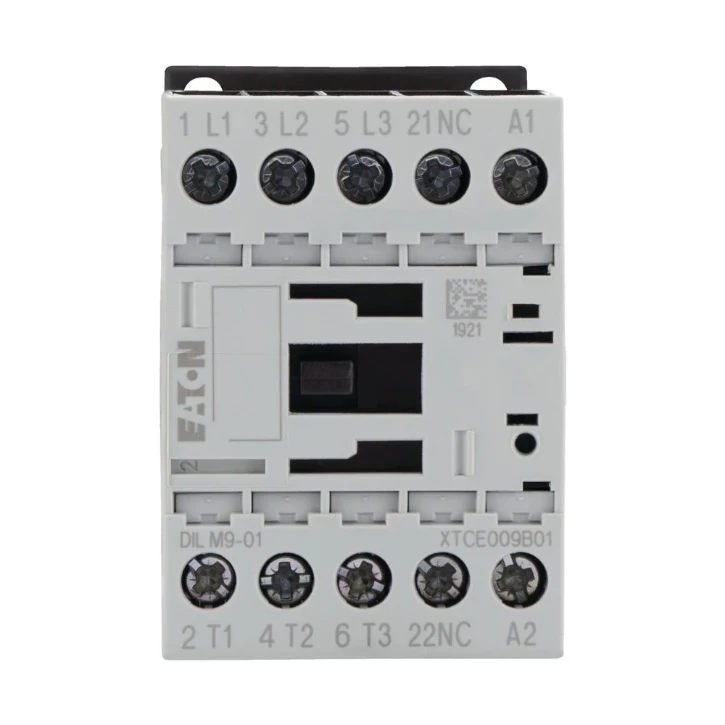

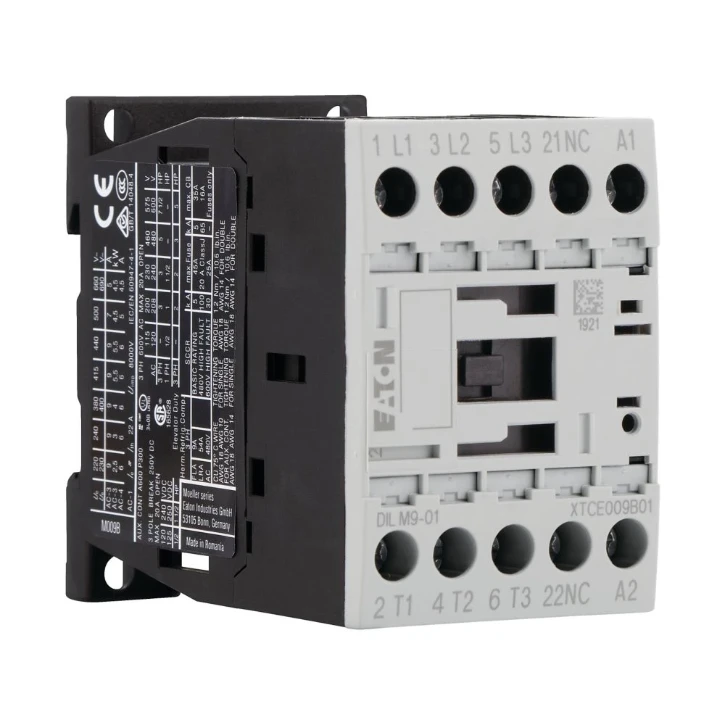

Magneetschakelaar Eaton

Toevoegen aan selectie

Algemene informatie

Bestelnummer YESSS

3972-3868

Artikelnummer fabrikant

177628

EAN code

4015081720880

Artikelgroep

Magneetschakelaar

Merk

Eaton

Type

DILM9-01(230V50HZ,240V60HZ)-GVP2

Leistungsschütz, 3-polig, 380 V 400 V 4 kW, 1 Ö, Leistungsschütz, 3-polig, 380 V 400 V 4 kW, 1 Ö, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Schraubklemmen

Product omschrijving

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung

Product specificaties

Nom. vermogen bij AC-3, 400 V

4 kW

Type stuurspanning

Aantal hoofdcontacten als maakcontact

Aantal hoofdcontacten als verbreekcontact

Aantal hulpcontacten als maakcontact

Aantal hulpcontacten als verbreekcontact

Aansluitwijze hoofdstroomcircuit

Schroefaansluiting

Modulaire uitvoering (voor railmontage)

Nee

Nom. stuurspanning bij AC 50 Hz

230 - 230 V

Nom. stuurspanning bij AC 60 Hz

240 - 240 V

Nom. vermogen NEMA

3.7 kW

Nom. stuurspanning bij DC

0 - 0 V

Nom. bedrijfsstroom Ie bij AC-1, 400 V

22 A

Nom. bedrijfsstroom Ie bij AC-3, 400 V

9 A

Nom. bedrijfsstroom Ie bij AC-4, 400 V

6 A

Nom. vermogen bij AC-4, 400 V

2.5 kW

Bedrijfsspanning bij AC 50 Hz

24 - 690 V

Bedrijfsspanning bij AC 60 Hz

24 - 690 V

Breedte

45 mm

Hoogte

68 mm

Diepte

75 mm
