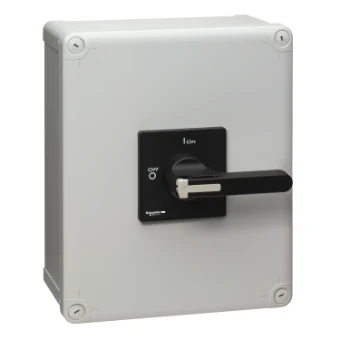

Interrupteur-sectionneur Schneider TeSys mini-vario, vario
Ajouter à la sélection
informations générales
Code de commande
1785-2038
Code produit
VBF6GEN
Code EAN
3389119413121
Groupe de produits
Interrupteur-sectionneur
Marque
Schneider
Série
TeSys mini-vario, vario
Série
VBF6GEN
AP-Anlageschalter im Gehäuse 140A/3P schwarz, IP65
AP-Anlageschalter im Gehäuse 140A/3P schwarz, IP65
Description du produit
VARIO-TeSys ist ein geschlossener Anlageschalter, 3-polig, Ithe 140A 690V, für vielseitige Anwendungen in Gebäude & Wohnbau (bspw. Wärmepumpen und PV-Anlagen) und im Zweckbau & Industrie (bspw. Motoranwendungen). Gehäuse mit Schutzart IP65, ausgestattet mit schwarzem Drehgriff und schwarzer Frontplatte, abschliessbar mit Vorhängeschlössern (Vorhängeschlösser nicht enthalten). Enthält einen 3-poligen Vario-Schalterkörper V0 mit 2 möglichen Anbauten für Zusatzmodule. Aufputzgehäuse mit Schraubbefestigung, 2 Vorprägungen für Kabelverschraubungen oben und unten, plombierbarer Deckel. Es entspricht der IEC 60947-4-1, Green Premium konform (RoHS/REACh). Schalterstellung O I, Frontschild schwarz.
Spécifications du produit
Courant permanent nominal Iu
140 A
Nombre de contacts auxiliaires à ouverture
0
Nombre de contacts auxiliaires à fermeture
0
Finition de l'inverseur
Non
Puissance de fonctionnement nominale, CA-23, 400 V
45 kW
Nombre de commutateurs
1
Nombre de pôles
3
Finition interrupteur général
Oui
Tension de fonctionnement normale
690 - 690 V
Finition interrupteur de maintenance/réparation
Oui
Finition interrupteur de sécurité
Non
Courant permanent nominal , CA-21, 400 V
160 A
Finition interrupteur de dispositif d'arrêt d'urgence
Non
Courant permanent nominal, CA-21, 400 V
83 A
Puissance de fonctionnement nominale, CA-3, 400 V
37 kW
Tension de fonctionnement nominale max. Ue en CA
690 V
Courant nominal de courte durée admissible Icw
2.1 kA
Intensité de court-circuit nominale conditionnelle Iq
10 kA
Nombre de contacts auxiliaires à deux directions
0
Commande motorisée en option
Non
Commande motorisée intégrée
Non
Déclencheur voltmétrique en option
Non
Type de construction de l'appareil
Appareil complet installé dans un boîtier
Adapté à une fixation frontale à 4 trous
Non
Adapté à une fixation frontale centrale
Non
Adapté à un montage en distributeur
Non
Adapté à un montage intermédiaire
Non
Finition de l'élément d'actionnement
Poignée tournante longue
Verrouillable
Oui
Type de raccordement du circuit principal
Borne à vis
Classe de protection (IP), face avant
IP65
Couleur de l'élément d'actionnement
Noir
Avec un câblage préparé
Non
Largeur
241 mm
Hauteur
291 mm
Profondeur
191 mm
