Coffret de chantier Walther-Werke

Ajouter à la sélection

informations générales

Code de commande

6278-4259

Code produit

WAV0265R1

Code EAN

4015609067961

Groupe de produits

Coffret de chantier

Marque

Walther-Werke

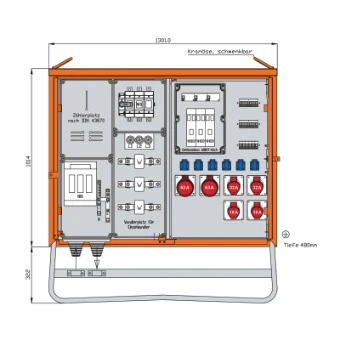

Anschlussverteilerschrank 111kVA mit Wandlermessung, 3 RCDs Typ B, 10 LS, Anschlussverteilerschrank 111kVA mit Wandlermessung, 3 RCDs Typ B, 10 LS, 6 CEE-Abgänge 16-63A und 6 Schukos

Description du produit

WALTHER Anschlussverteilerschrank Anschlussleistung: 111kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel mit Kranösen Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 1014 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 160A 2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Spécifications du produit

Modèle

Armoire de distribution de raccordement

Courant nominal assigné

160 A

Puissance de raccordement

111 kVA

Nombre de prises CEE 16 A / 24 V / 2 pôles

Nombre de prises CEE 16 A / 400 V / 5 pôles

Nombre de prises CEE 16 A / 230 V / 3 pôles

Nombre de prises avec contact de terre

Nombre de prises CEE 16 A / 400 V / 4 pôles

Nombre de prises CEE 32 A / 400 V / 5 pôles

Nombre de prises CEE 63 A / 400 V / 5 pôles

Nombre de prises CEE 32 A / 400 V / 4 pôles

Nombre de tableaux pour compteur

Interrupteur général

NH1

Courant assigné de l'interrupteur général

160 A

Nombre de prises CEE 125 A / 400 V / 5 pôles

Classe de protection (IP)

IP44

Tension assignée

230/400 V

Nombre de prises, norme suisse, type 13

Nombre de disjoncteurs avec contact auxiliaire

Nombre de prises, norme suisse, type 15

Hauteur

1336 mm

Nombre de prises, norme suisse, type 23

Nombre de pôles interrupteur général

Largeur

1301 mm

Nombre de prises, norme suisse, type 25

Profondeur

480 mm

Nombre de disjoncteurs différentiels 10 mA

Nombre de disjoncteurs différentiels 30 mA

Nombre de disjoncteurs différentiels 300 mA

Matériau du boîtier

Tôle en acier

Nombre de prises de courant CEE 16 A / 230 V / 5P

Nombre de prises de courant CEE 32 A / 230 V / 4P

Nombre de prises de courant CEE 63 A / 230 V / 4P

Nombre de prises de courant CEE 125 A / 230 V / 4P

Type de courant différentiel

Nombre d'interrupteurs différentiels 100 mA

Interrupteur d'arrêt d'urgence

Non

plus de spécifications
