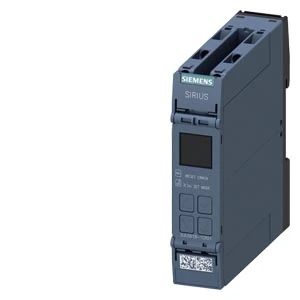

Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung m. Ph.folgekorrektur 2W
Add to selection
General information
Ordercode YESSS
7581-2079
Product code
3UG56181CR21
EAN code
4047621099989
Product group
Phase monitoring relay
Brand
Siemens
Serie
SIRIUS 3UG5
Type
3UG5618-1CR21
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung m. Ph.folgekorrektur 2W
Netzüberwachungsrelais, digital, Phasenausfall, -folge, Asymmetrie, Frequenz, Über-/Unterspannung m. Ph.folgekorrektur 2W Schraubanschluss SIL 1/PL c
STOCK
IN STOCK
0
piece
Product description
Produktbeschreibung
- Überwachung von Phasenausfall, Phasenfolge, Asymmetrie, Frequenz, Über- und Unterspannung
- Spannungsbereich: 3x 90-690 V AC, 15-70 Hz
- 2 Wechsler Schraubanschluss SIL 1/PL c
- Variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung
- Frei parametrierbare Verzögerungszeiten und RESET-Verhalten
- Schmale Baubreite für weniger Platzbedarf im Schaltschrank
- Automatische Drehrichtungskorrektur auf Wunsch verfügbar
- IO-Link Kommunikationsanbindung verfügbar
- Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate
- Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart
- Wartungsfreier, rüttelsicherer Anschluss mit Federzuganschluss
- Einheitliches Zubehör wie Gerätekennzeichnungsschilder, Ersatzklemmen und Plombierabdeckungen für alle Relais
- Die Netzüberwachungsrelais 3UG5 ersetzen die bewährte Baureihe 3UG4
Digital einstellbares Überwachungsrelais
Das Digital einstellbare Überwachungsrelais SIRIUS 3UG5 überwacht Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung in verschiedenen Anwendungen.
Technische Details:
Kunden Vorteile:
Product specifications
Phase sequence monitoring
Yes
Phase failure detection
Yes
Function under voltage detection
Yes
Function overvoltage detection
Yes
Voltage measuring range
90 - 760 V
Type of electric connection
Screw connection
With detachable clamps
Yes
Phase imbalance monitoring
Yes
Min. adjustable delay-on energization time
0.1 s
Max. permitted delay-on energization time
999.9 s
Min. adjustable off-delay time
0.1 s
Max. permitted off-delay time
30 s
Number of contacts as normally closed contact
0
Number of contacts as normally open contact
0
Number of contacts as change-over contact
2
Width
22.5 mm
Height
100 mm
Depth
90 mm
External power supply required
No
Voltage type (supply voltage)
AC
Supply voltage AC 50 Hz
120 - 690 V
Supply voltage AC 60 Hz
120 - 690 V
Voltage type (operating voltage)
AC/DC
Operating voltage AC 50 Hz
120 - 690 V
Operating voltage AC 60 Hz
120 - 690 V
Rated switch current
3 A
